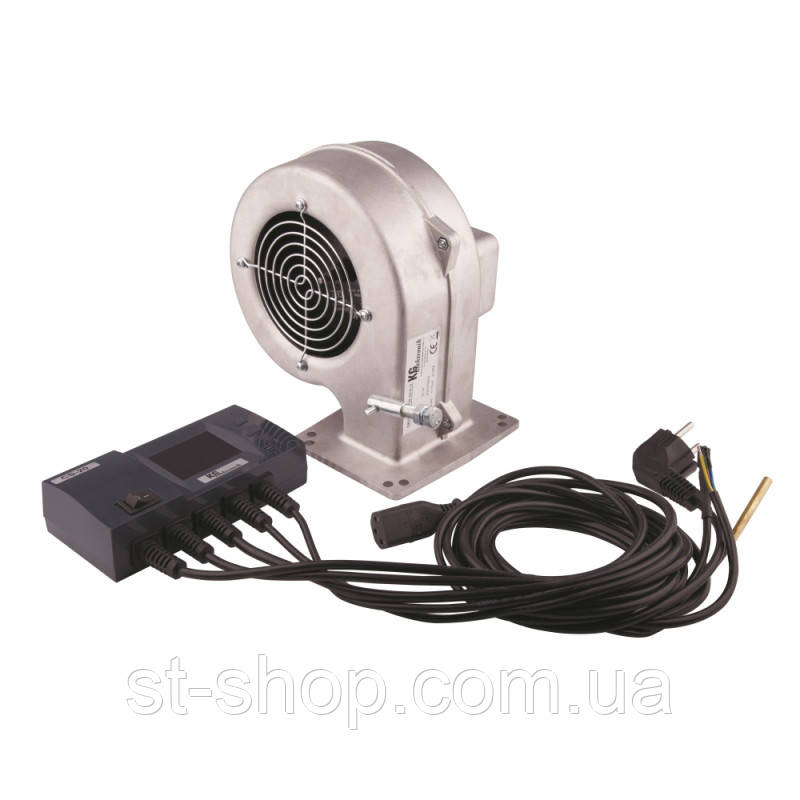

Комплект автоматики котла KG Electronik (блок+вентилятор) "KG" CS-20+DP-02

   Автоматика для твердопаливних котлів KG Elektronik CS-20 + вентилятор DP-02 призначається для спільної роботи з твердопаливними котлами, потужність яких не перевищує 35 кВт. Контролер KG Elektronik CS-20 повністю контролює горіння Вашого твердопаливного котла та роботу циркуляційного насоса, досить тільки задати на контролері необхідні параметри роботи.

   Робота контролера KG Elektronik CS-20 и вентилятора DP-02 полягає в контролі процесу горіння палива в твердопаливному котлі, за потреби вмикаючи та вимикаючи вентилятор наддуву, за допомогою якого в топку котла подається необхідна кількість потоку повітря для підтримки горіння палива. Також для правильної роботи опалювальної системи контролер KG Elektronik CS-20 контролює роботу циркуляційного насоса, включно з вимикаючи його в разі досягнення певної температури теплоносія. Всі параметри для оптимальної роботи котла та опалювальної системи безпосередньо встановлюються на контролері KG Elektronik CS-20. За допомогою автоматики для твердопаливних котлів KG Elektronik CS-20 + вентилятор DP-02 Вам вийде не тільки спростити користування твердопаливним котлом, але також отримати економію палива, позаяк воно інтенсивно горітиме тільки тоді, коли це необхідно, а не горіти постійно в інтенсивному режимі.
Докладніше про кожен елемент системи:
   Електронний блок керування CS-20 — вдосконалена автоматика для твердопалих котлів. керуючи насосом і вентилятором. Ви можете вибрати один із доступних режимів роботи автоматики. Все, що Вам необхідно — зто встановити температуру та режим, на якому має працювати Ваш котел, решту зробить автоматика.

Принцип дії:
  Контролер CS-20 керує насосом ЦО, а також приточним вентилятором. Контролер призначений для керування котлами, опалюваними твердим паливом, деревом, вугіллям, вугільною дрібницею. Користувач може вибрати 5 версій робочих режимів контролера залежно від типупалива та типу котла. Першою дією, яку має спронти користувач перед початком експлуатації контролера є налаштування температури котла, яку має підтримувати контролер у процесі роботи котла, а також вибрати робочий режим контролера в меню ( F).
   Функція F1 дерево та вугілля (плавна потужність обдування)
   Функція F2 дерево (потужність обдування 20% + продування)
   Функція F3 вугілля (потужність обдування 50% + продування)
   Функція F4 вугільна дрібниця (потужність обдування 100% + продування)
   Функція F5 особисті налаштування
У функціях від F1 до F4, тобто потужність обдування, температуру вмикання насоса ЦО, а також температуру згасання
Обладнання:
   1. Датчик температури (металевий наконечник);
   2. Датчик аварійного вимкнення (аварійний термостат);
Обидва датчики кріпляться в місце виходу теплоносія з котла (зазвичай це труба виходу котла).
Вентилятор для твердопаливного котла DP-02 призначений для подавання повітря в топку котла. За допомогою кабелів у комплекті, під'єднується до блока керування й працює за сигналом від автоматики.
Корпус вентилятора виготовлений з алюмінієвого сплаву та розділений на дві частини для зручності обслуговування. Усередині вентилятора є захисна металева шторка, без живлення шторка міститься в закритому стані.
