У світі сучасних технологій, де безпілотні літальні апарати (БПЛА) стали частиною нових загроз, значення систем радіоелектронної боротьби (РЕБ) зростає щодня. Сучасний пристрій «АМУЛІТ-7М» є революційним рішенням завдяки застосуванню унікальних антенних типів, таких як «Конюшина» та «Квадрофіляр». Ці компоненти становлять серце системи, забезпечуючи точний та надійний захист.

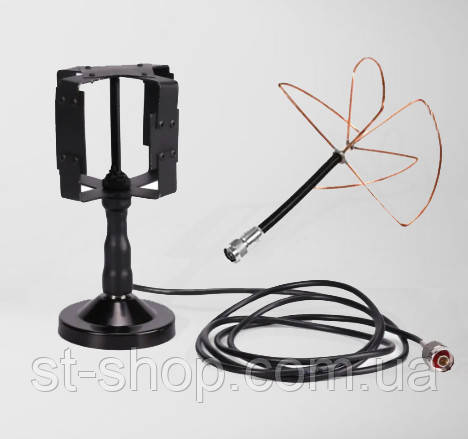

Основний принцип дії антени «Конюшина»Антени типу «Конюшина» забезпечують компактне й ефективне прийняття та передачу сигналів високочастотних даних. Їхня ключова перевага – це унікальна здатність працювати у всіх напрямах, створюючи зону захисту на 360°.
Головні характеристики антен «Конюшина»:
Діаграми спрямованості. Забезпечують рівномірне покриття у всіх напрямках, що є критично важливим для захисту від багатоканальних загроз. Діаграма спрямованості більше притиснута до горизонту, забезпечуючи максимальне покриття на рівні землі.
Поляризація. Антена випромінює як вертикальну, так і горизонтальну поляризацію, хоча останньої менше.
Коефіцієнт стоячої хвилі (КСХ). В системі «АМУЛІТ-7М» антенна КСХ менше 1.5, що гарантує мінімальні втрати сигналу.
Радіус дії. Радіус ефективного покриття варіюється залежно від потужності передавача: при потужності 10 Вт – до 100 м, а при 20 Вт – до 180 м. Однак ці показники залежать від рівня перешкод та відстані до ретранслятора.
Механічна конструкція. Виготовлення антени є складним, а конструкція менш стійка до механічних впливів.
Що стосується квадрофілярних антен, вони відомі своєю спроможністю блокувати доступ до вузьконапрямованих частот. Їхня конструкція є механічно міцною, а ефективність роботи залежить від правильного налаштування.
Особливості квадрофілярних антен:
Діаграми спрямованості. В горизонтальній площині діаграма має форму, близьку до кругової, а у вертикальній – спрямованість сильніша вгору. Це дозволяє ефективно протидіяти загрозам зверху.
Поляризація. Основна поляризація – горизонтальна, що робить антену ефективною для блокування певних типів сигналів.
КСХ. Показник менше 1.3, що свідчить про високий рівень енергоефективності.
Радіус дії. При потужності 5 Вт забезпечується покриття до 3 км, а при 15 Вт – до 6 км. Як і у випадку з «Конюшиною», ці показники залежать від умов експлуатації.(Мова про радіус дії з розрахунку підсилення без завад. Якщо мова йде про подавлення ворожого сигналу кирування і пульт кирування або ретранслятор противника на відстані до 4 км радіус покриття звужуеться до сотен або навіть десятків метрів, але виконує свій функціонал)
Антени «Конюшина» та «Квадрофіляр» мають свої сильні та слабкі сторони. Порівняльний аналіз показує:
Посилення. Обидва типи антен мають низький коефіцієнт посилення, що компенсується їхньою ефективністю у створенні широкого покриття.
Діаграми спрямованості. «Конюшина» краще підходить для горизонтального покриття, тоді як «Квадрофіляр» забезпечує кращу вертикальну спрямованість.
Захист. Для роботи проти скидових систем і FPV-дронів квадрофілярна антена є більш ефективною за умови, що противник не використовує вертикальну поляризацію.
Механічна міцність. «Квадрофіляр» виграє завдяки простоті виготовлення та більшій стійкості до механічних пошкоджень.
Ві снівки
Антенні типи «Конюшина» та «Квадрофіляр» роблять систему «АМУЛЕТ-7М» незамінною у боротьбі з БПЛА та іншими загрозами. Завдяки цим технологіям пристрій забезпечує надійний захист, широкий радіус дії та енергоефективність. Вибираючи «АМУЛЕТ-7М», ви отримуєте інноваційне рішення, яке відповідає найвищим стандартам захисту.
